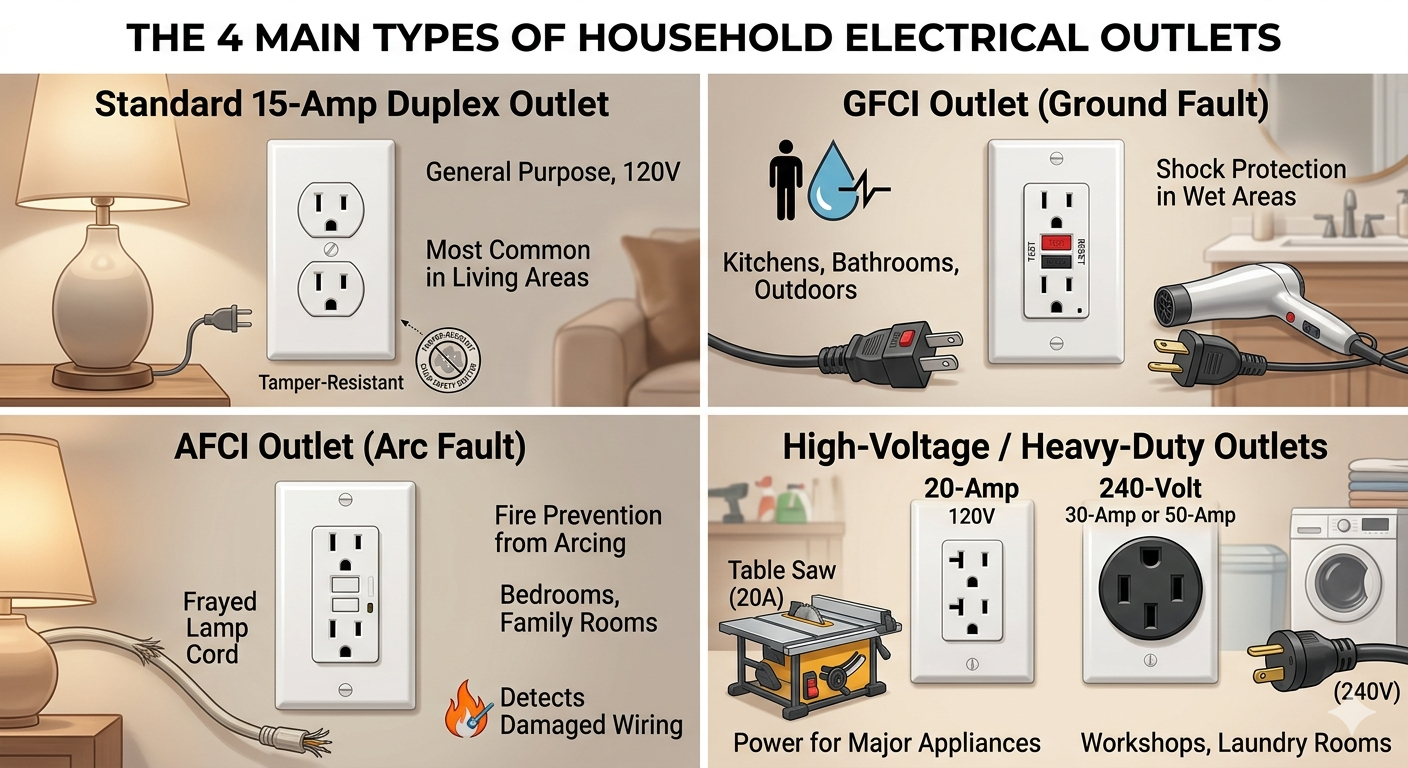

Os quatro principais tipos de tomadas elétricas encontradas em propriedades residenciais modernas são a tomada duplex padrão de 15 A, a tomada Ground Fault Circuit Interrupter (GFCI), a tomada Arc Fault Circuit Interrupter (AFCI) e tomadas especiais de alta tensão de 20 A ou 240 volts. Esses componentes são a interface essencial entre o complexo sistema de fiação da sua casa e seus aparelhos diários, desde smartphones até secadores pesados. Compreender estas variações não é apenas uma questão de conveniência; é um componente crítico da prevenção de incêndios elétricos e da segurança pessoal.
1. A tomada duplex padrão de 15 A: o burro de carga doméstico
As tomadas duplex padrão de 15 A são as fontes de energia mais onipresentes nos lares norte-americanos, projetadas para uso geral com eletrônicos de baixa potência. Essas tomadas normalmente apresentam dois slots verticais e um orifício de aterramento em forma de U, representando a evolução dos designs antigos de dois pinos não aterrados. Em uma casa típica de 1.500 pés quadrados, você pode encontrar entre 40 e 60 dessas tomadas distribuídas em quartos, áreas de estar e corredores.
A principal função desses pontos de venda é fornecer um fluxo consistente 120 volts fornecimento. Embora sejam confiáveis, falta-lhes a lógica interna sofisticada encontrada em modelos orientados para a segurança. Os códigos de construção modernos exigem agora que estas tomadas padrão sejam Resistente à violação (TR) . As tomadas TR possuem venezianas internas que impedem que as crianças insiram objetos estranhos, como grampos de cabelo ou chaves, um recurso de segurança que reduziu as lesões elétricas pediátricas em quase 95% desde a sua adoção obrigatória no Código Elétrico Nacional (NEC).
2. Tomadas GFCI: proteção essencial para locais úmidos
As tomadas do interruptor de circuito de falha de aterramento (GFCI) são dispositivos de segurança especializados projetados para evitar choques elétricos letais, cortando instantaneamente a energia quando uma falha de aterramento é detectada. Identificáveis pelos botões “Test” e “Reset”, as tomadas GFCI são obrigatórias em áreas onde há probabilidade de encontro de água e eletricidade, como banheiros, cozinhas, lavanderias e espaços externos.
A tecnologia por trás de um GFCI é incrivelmente precisa. Ele monitora constantemente o equilíbrio da corrente elétrica que passa pelo circuito. Se a corrente fluindo fora do fio quente difere da corrente que retorna através do neutro fio por tão pouco quanto 4 a 6 miliamperes , o dispositivo assume que a eletricidade está vazando para o solo (possivelmente através de um corpo humano) e dispara dentro 1/30 de segundo . Esta resposta rápida é a diferença entre um leve formigamento e um evento cardíaco fatal.
3. Tomadas AFCI: a proteção contra incêndios elétricos
As tomadas Arc Fault Circuit Interrupter (AFCI) são componentes eletrônicos avançados projetados para detectar arcos elétricos perigosos e desconectar a energia para evitar incêndios estruturais. Enquanto os GFCIs protegem os seres humanos contra choques, os AFCIs protegem a estrutura contra perigos relacionados ao calor causados por fiação danificada, conexões soltas ou cabos perfurados atrás das paredes.
O arco elétrico ocorre quando a eletricidade atravessa uma lacuna não intencional, criando calor intenso - muitas vezes excedendo 10.000 graus Fahrenheit -que pode facilmente inflamar o isolamento circundante ou a estrutura de madeira. O Comissão de Segurança de Produtos de Consumo (CPSC) estima que a tecnologia AFCI poderia prevenir mais de 50% de incêndios elétricos que ocorrem em residências todos os anos. Essas tomadas usam processamento de sinal digital para distinguir entre um arco “normal” (como a faísca quando você liga um interruptor de luz) e um arco perigoso “indesejado” causado por um cabo desgastado.
4. Tomadas especiais de alta tensão e 20 A
As tomadas de alta tensão de 240 volts e 20 A são pontos de energia dedicados projetados para aparelhos que consomem muita energia que sobrecarregariam um circuito padrão. Você pode distinguir uma tomada de 20 A pelo pequeno slot horizontal “T” no lado neutro, enquanto as tomadas de 240 volts são muito maiores e apresentam configurações exclusivas de pinos (geralmente circulares ou com três grandes lâminas angulares).
Essas tomadas não são intercambiáveis com componentes eletrônicos padrão. Um Tomada de 20 A é normalmente encontrado em cozinhas ou oficinas para manusear ferramentas elétricas e liquidificadores pesados. Por outro lado, Tomadas de 240 volts são reservados para os principais aparelhos, como secadores elétricos, fogões e unidades centrais de ar condicionado. Como esses aparelhos consomem uma quantidade significativa de corrente – geralmente entre 30 a 50 amperes —eles exigem fiação de bitola mais espessa (normalmente bitola 10 ou bitola 8) para lidar com a carga sem superaquecimento.
Análise Comparativa de Tipos de Saída
Para entender melhor qual tomada é necessária para cenários específicos, a tabela a seguir compara as características primárias e as aplicações típicas dos quatro tipos de tomadas discutidos.
| Tipo de saída | Tensão/Amperagem | Benefício Primário | Locais comuns |
|---|---|---|---|
| Duplex Padrão | 120V/15A | Utilidade Geral | Quartos, salas de estar |
| GFCI | 120V/15A-20A | Prevenção de choque | Cozinhas, banheiros, ao ar livre |
| AFCI | 120V/15A-20A | Prevenção de Incêndios | Áreas de dormir, quartos familiares |
| Alta Tensão/20A | 120V-240V / 20A-50A | Capacidade de carga pesada | Lavanderia, Cozinha, Oficina |
Comparação dos 4 tipos de tomadas elétricas com base na voltagem, recursos de segurança e posicionamento.
A importância do design resistente à violação (TR)
A tecnologia resistente a violações é um recurso de segurança inegociável nas tomadas modernas, reduzindo significativamente o risco de eletrocussão infantil. Essas tomadas parecem idênticas às tomadas padrão, mas contêm placas de veneziana com mola.
As venezianas só abrem quando uma pressão igual é aplicada simultaneamente em ambas as ranhuras – o que acontece quando um plugue padrão é inserido. Se uma criança tentar inserir um único objeto, como um clipe de papel, as venezianas permanecerão fechadas. Segundo dados do Associação Nacional de Proteção contra Incêndios (NFPA) , aproximadamente 2.400 crianças sofrem choques graves e queimaduras todos os anos devido à inserção de objetos nas tomadas. A transição generalizada para os pontos de venda TR é a solução mais eficaz para este perigo evitável.
Quando atualizar as tomadas da sua casa
Os proprietários devem considerar atualizar suas tomadas se encontrarem luzes tremeluzentes, painéis frontais descoloridos ou se a casa foi construída antes de meados da década de 1970 e ainda usa tomadas não aterradas de dois pinos. Aparelhos e eletrônicos modernos exigem aterramento estável para proteger circuitos internos sensíveis.
- Descoloração: Marcas amareladas ou carbonizadas em uma tomada indicam superaquecimento interno e representam um risco significativo de incêndio.
- Plugues soltos: Se os cabos caírem facilmente da tomada, os contatos internos estarão desgastados, o que pode causar arco voltaico.
- Tomadas não aterradas: Substituir tomadas de dois pinos por GFCIs (rotulado como "Sem aterramento de equipamento") ou religar para um aterramento completo é essencial para a segurança moderna de laptops e TVs.
Perguntas frequentes (FAQ)
Posso usar um dispositivo de 15 A em uma tomada de 20 A?
Sim, é perfeitamente seguro conectar um dispositivo padrão de 15 A a uma tomada de 20 A porque o dispositivo “puxará” apenas a quantidade de eletricidade necessária. A classificação de 20 A refere-se ao capacidade da tomada, não a quantidade de corrente que ela força em um dispositivo.
Qual é a diferença entre GFCI e AFCI?
A diferença fundamental é que o GFCI protege as pessoas do choque, enquanto o AFCI protege a casa do fogo. Os GFCIs detectam vazamentos de corrente para o solo, enquanto os AFCIs detectam faíscas elétricas perigosas (arcos).
Com que frequência devo testar meus pontos de venda GFCI?
Especialistas em segurança elétrica recomendam testar as tomadas GFCI uma vez por mês pressionando o botão “Teste”. Se o botão “Reset” não aparecer, o mecanismo de segurança interno falhou e a tomada deve ser substituída imediatamente.
Por que alguns pontos de venda têm luz verde?
Uma luz verde em uma tomada GFCI ou AFCI normalmente indica que o dispositivo está ligado e que o recurso de autoteste foi aprovado com êxito. Se a luz ficar vermelha ou apagar, isso sinaliza um desarme ou falha do dispositivo.
Conclusão: Investindo em Integridade Elétrica
Compreender os 4 tipos de tomadas elétricas é o primeiro passo para manter uma casa moderna segura e eficiente. Quer se trate da prevenção de choques de um GFCI, da prevenção de incêndios de um AFCI ou da potência reforçada de uma tomada de 240 volts, cada uma desempenha um papel específico e vital. Ao garantir que sua casa esteja equipada com o hardware correto para o local correto, você não apenas cumpre os códigos de segurança, mas também fornece um ambiente seguro para sua família e seus eletrônicos caros.
Lembre-se sempre de que, embora a troca de uma placa de tomada seja uma tarefa simples de bricolage, a modificação da fiação real ou a instalação de novos circuitos devem sempre ser realizadas por um eletricista licenciado para garantir que todos os códigos de construção locais e padrões de segurança sejam atendidos.
